Coquimbo está a solo 90 kilómetros del epicentro del terremoto de Illapel de 2015, un evento Mw 8.3 que dejó lecciones imborrables en la ingeniería local. La aceleración máxima del suelo superó los 0.6 g en varios sectores de la conurbación, y desde entonces la demanda por diseño de aislación sísmica de base ha crecido de manera significativa. En nuestra experiencia trabajando con suelos de terrazas marinas y depósitos fluviales, la interacción entre el periodo del aislador y el periodo fundamental del suelo en Coquimbo es determinante. Un espectro de diseño mal calibrado puede anular la eficacia del sistema. Por eso integramos estudios de amenaza sísmica específicos del sitio, considerando la fuente interplaca y la cortical local, antes de definir los parámetros de los dispositivos. Complementamos este análisis con ensayos de refracción sísmica para caracterizar la rigidez del subsuelo hasta la roca basal, dato indispensable para evitar coincidencia de periodos que amplifique la respuesta en lugar de reducirla.
Un aislador bien diseñado no elimina la energía sísmica: la gestiona. En Coquimbo, eso significa desplazamientos controlados de hasta 40 cm bajo el MCE.
Descripción del proceso

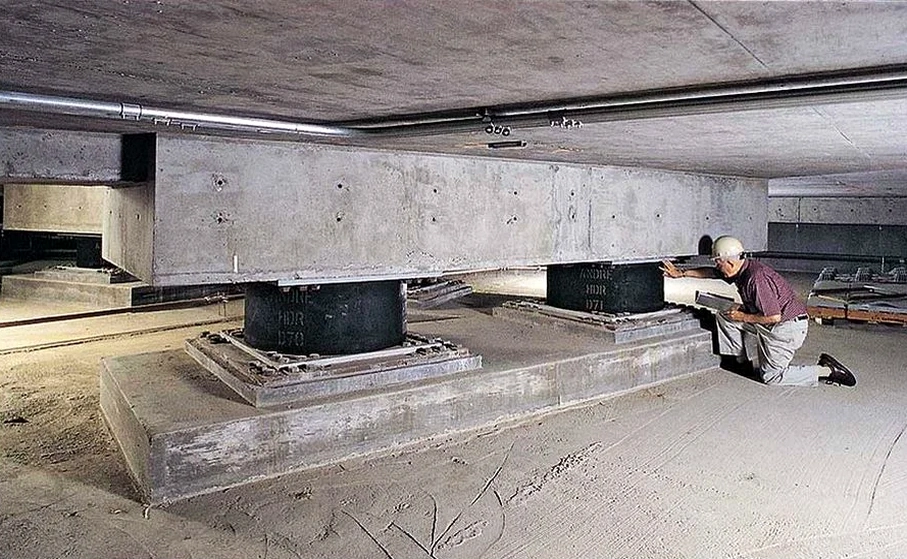

Las condiciones de suelo en Coquimbo varían drásticamente entre el sector de La Herradura, con depósitos eólicos y dunas consolidadas, y el casco histórico sobre terrazas de abrasión marina con gravas arenosas densas. Esta dualidad exige un diseño de aislación sísmica de base que no puede ser genérico. En la zona costera, la presencia de napa freática a menos de 3 metros en algunas épocas obliga a considerar aisladores con protección anticorrosiva reforzada y detalles de drenaje en el foso de inspección. Trabajamos con dispositivos elastoméricos de alto amortiguamiento y deslizadores de fricción, modelando su comportamiento histerético en software de análisis no lineal. La norma NCh2745.Of2013 establece los requisitos para el análisis y diseño de edificios con aislación, y nosotros la aplicamos verificando que los desplazamientos máximos del sistema no comprometan las juntas sísmicas ni las conexiones de servicios. El diseño de aislación sísmica de base que proponemos incluye la verificación del volcamiento para los aisladores perimetrales bajo el sismo máximo considerado, un punto crítico en estructuras esbeltas.
Aspectos locales
La geología de Coquimbo está dominada por la subducción de la placa de Nazca bajo la Sudamericana, generando sismos de larga duración con contenido energético en periodos que pueden coincidir con el periodo de la estructura aislada si no se modela correctamente. El suelo en gran parte de la ciudad es clasificado como Tipo C o D según la NCh433, con velocidades de onda de corte (Vs30) que rondan entre 300 y 500 m/s. El riesgo principal no está solo en el colapso estructural: un diseño de aislación sísmica de base subdimensionado puede provocar el impacto del edificio contra el muro de contención perimetral, generando fuerzas de transferencia no previstas y daño en elementos no estructurales. También es crítica la estabilidad del sistema ante sismos verticales, frecuentes en esta zona por la cercanía a la fosa. Nuestro equipo modela estos escenarios con registros sísmicos chilenos reales, incluyendo los de las estaciones de la red RENADIC cercanas a Coquimbo, para calibrar los límites de desplazamiento y la capacidad última de los aisladores.
Preguntas comunes
¿En qué tipo de edificios se justifica el diseño de aislación sísmica de base en Coquimbo?
Principalmente en hospitales, edificios de ocupación esencial, centros de datos y estructuras altas donde la protección del contenido y la continuidad operacional son críticas. La alta sismicidad de Coquimbo hace que la relación costo-beneficio sea favorable para edificios de categoría III y IV según NCh433.
¿Cuánto cuesta aproximadamente implementar aislación sísmica de base en un proyecto en Coquimbo?
El costo incremental respecto a una estructura convencional varía según la cantidad y tipo de dispositivos, pero como referencia el diseño completo de aislación sísmica de base, incluyendo análisis dinámico y especificaciones, se sitúa en un rango de $2.110.000 a $3.896.000 pesos chilenos para edificios de mediana envergadura.
¿Qué mantenimiento requieren los aisladores sísmicos instalados en Coquimbo?
Los aisladores elastoméricos requieren inspección visual periódica de la capa de goma exterior, verificación de la pintura anticorrosiva en placas de acero y limpieza del foso de inspección. En ambientes marinos como Coquimbo, la niebla salina acelera la corrosión, por lo que recomendamos inspecciones cada 2 años y protección catódica en los anclajes.
¿Cómo afecta el tipo de suelo de Coquimbo al diseño de la aislación?
Los suelos más blandos (Tipo D y E) amplifican las ondas sísmicas en periodos largos, justo donde trabaja un sistema aislado. En Coquimbo, donde encontramos depósitos fluviales y marinos, es obligatorio hacer un estudio de sitio que incluya Vs30 mediante MASW o Downhole para verificar que no haya coincidencia de periodos que genere resonancia.
