Uno de los errores más silenciosos y costosos que vemos en obras de Coquimbo es asumir que el rodillado fue suficiente. La vista puede engañar en las arenas finas del sector Tierras Blancas, donde una capa parece maciza pero cede con el tiempo. El ensayo de densidad de campo con cono de arena elimina esa incertidumbre al medir la densidad seca in situ directamente sobre la plataforma compactada. En esta zona costera de la IV Región, con suelos de origen fluviomarino y una alta presencia de finos no plásticos, la verificación no es un trámite: es la única evidencia objetiva de que el relleno estructural cumple con el grado de compactación exigido por el proyecto. Complementamos este control directo con el ensayo Proctor en laboratorio para tener la curva de referencia exacta del material que se está utilizando.
En arenas de duna de Coquimbo, un 95% de compactación Proctor puede verse como un 100% a simple vista; el cono de arena revela la realidad granulométrica.
Descripción del proceso

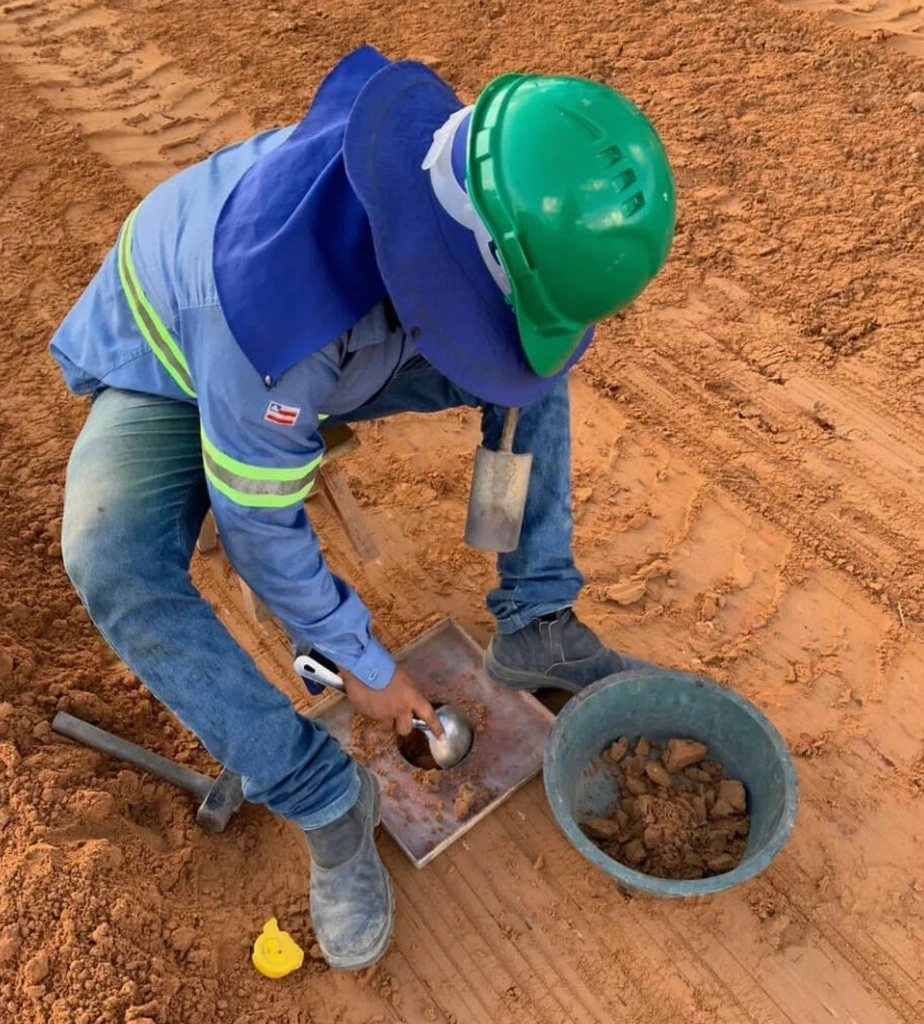

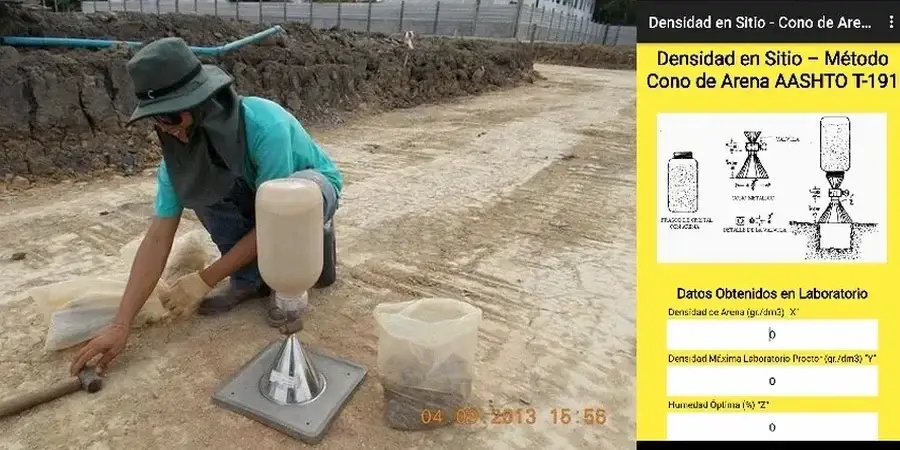

El equipo que desplegamos en terreno para este ensayo es un conjunto robusto y analógico que no depende de baterías ni calibraciones electrónicas complejas. Incluye un frasco de vidrio o plástico con un cono metálico de dimensiones estandarizadas, una placa base de asiento y arena calibrada de sílice de grado Ottawa, cuya densidad suelta se recalcula antes de cada obra en Coquimbo. La ejecución es metódica: se excava una pequeña perforación circular sobre la superficie compactada, se extrae todo el material sin alterar las paredes del agujero, y se sella para determinar su humedad. Luego, a través del cono, se vierte la arena calibrada para medir con precisión el volumen del agujero. Con el peso seco del suelo extraído y ese volumen obtenido, calculamos la densidad de campo in situ. Este dato se contrasta contra la densidad máxima seca del Proctor modificado, obteniendo el porcentaje de compactación real del terreno en ese punto específico.
Aspectos locales
La geología de Coquimbo está marcada por terrazas marinas y depósitos eólicos que conforman un manto arenoso inestable si no se confina correctamente. Un dato concreto es que gran parte del radio urbano se asienta sobre arenas finas de la Formación Coquimbo, susceptibles a la erosión interna y al asentamiento diferencial. El riesgo de no verificar la densidad de campo aquí es la deformación de losas y pavimentos en el mediano plazo, o peor aún, la falla de fundaciones superficiales. En nuestra experiencia en la zona, los problemas aparecen en rellenos bajo radieres de viviendas del sector La Cantera cuando no se controla la humedad de compactación. La cercanía del nivel freático en la parte baja de la ciudad complica la operación, pudiendo saturar la excavación y falsear la lectura si no se actúa rápido. Por eso, la correcta ejecución del ensayo y la interpretación de los resultados por un técnico con conocimiento de los suelos locales es lo que realmente previene un conflicto estructural futuro.
Preguntas comunes
¿Qué mide exactamente el ensayo del cono de arena en terreno?
El ensayo mide la densidad seca in situ del suelo compactado. Se excava un agujero pequeño, se extrae el suelo y se pesa. Luego se vierte arena calibrada en el agujero para determinar el volumen exacto de la perforación. Con el peso seco y el volumen se calcula la densidad de campo, que se compara con la densidad máxima de laboratorio para obtener el porcentaje de compactación.
¿Cuál es el costo de un control de densidad con cono de arena en la región de Coquimbo?
El precio de un ensayo de densidad de campo con cono de arena en Coquimbo se sitúa en un rango de $49.000 a $73.000 pesos chilenos. El valor final depende de la cantidad de puntos a controlar, la accesibilidad al sitio y la urgencia en la entrega de los resultados certificados.
¿Puedo usar este método si en el suelo hay grava o bolones?
El método del cono de arena es confiable para suelos con partículas de hasta aproximadamente 2 pulgadas. Si el relleno contiene bolones o gravas muy gruesas, la excavación se deforma y la arena calibrada no reproduce fielmente el volumen. Para esos casos, se recomienda sustituir o complementar con métodos de reemplazo de agua o densímetro nuclear, aunque este último está menos extendido en la zona de Coquimbo.
¿Con qué frecuencia debo realizar estos controles durante la compactación?
Lo habitual es realizar un control de densidad por cada 150 a 250 metros cuadrados de capa compactada, aunque la frecuencia exacta la define el ingeniero de proyecto según la criticidad de la obra. En rellenos masivos del sector de La Cantera, solemos intensificar los controles en las primeras capas para ajustar la metodología de compactación.
